一、簡介

GWA-600B微機電液伺服鋼絞線專用試驗機專用于預應力鋼絞線的力學性能試驗，鋼絞線專用鉗口能確保試樣中間斷裂，從而測的鋼絞線的真實有效值。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換。可測定鋼絞線的抗拉強度、規定非比例延伸強度、彈性模量、延伸率等力學性能。

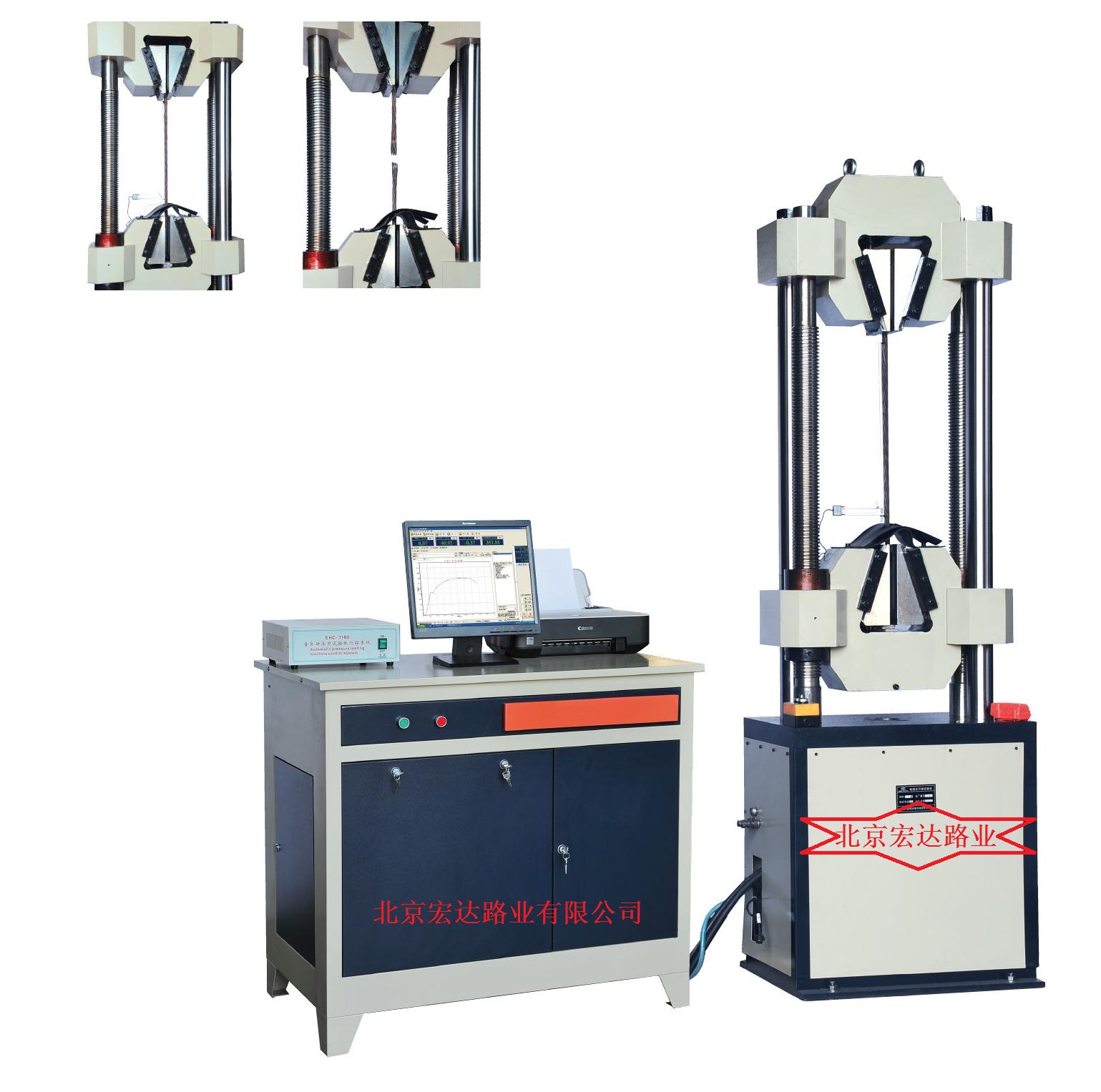

                                  外觀示意圖

二、 傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

三、 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

四、 控制系統

l 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；

l 支持試驗參數自定義；

l 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

l 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

l 程序自帶強大試驗分析功能；

l 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；

五、軟件描述

（1）主界面

（2）試驗界面

（3）試驗步驟

（4）試驗記錄查詢

（5）數據處理分析界面：可根據用戶要求自動求取抗拉強度、規定非比例延伸力、最大力總伸長、彈性模量等結果。

六、安全保護裝置

當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。

當活塞升起達到上極限位置時，限位保護，油泵電機停機。

當橫梁下降達到設定位置時，限位保護，減速機停機。

七、 主要性能技術指標

八、出廠標準配置清單

九、 技術情報和資料的保密

1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；

2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。
