一、 概述

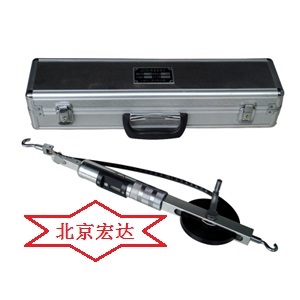

JSS30A型數顯收斂儀適用于量測隧道、巷道、峒室及其它工程圍巖周邊任意方向兩點間的距離微小變化，達到評定工程穩定性，研究工程圍巖及支護的變形發展規律，確定合理支護參數的目的。
二、主要技術指標：
Y1、測量范圍：0.5m～30m
Y2、數顯示值：0.5m～30m
Y3、測量精度：0.1mm
Y4、分辨率：0.01mm
Y5、數顯示值穩定度：24h內不大于0.01mm
Y6、電源：1.55V氧化銀鈕扣電池SR44W1節
Y7、外形尺寸：410mm*100mm*35mm
Y8、重量：0.9kg

三、數顯收斂儀使用環境條件
Y環境溫度：0～40℃
Y相對濕度：不大于93%±3%.

四、數顯收斂儀儀器特點
結構新穎、操作簡便、測量精度高、體積小、重量輕、密封性好。
JSS30A系列收斂計是用于測量和監控隧道變形的主要儀器，由連接、測力、測距三部分組成。

五、數顯收斂儀收斂計結構

Y1、連接轉向：連接轉向是由微軸承實現的，可實現空間的任意方向轉動；
Y2、測力彈簧：用來標定鋼尺張力，從而提高讀數的精度；
Y3、測距裝置：測距是由鋼尺與測微千分尺組成。鋼尺測大于20mm以上的距離，鋼尺上每隔20mm有一定位孔，螺旋千分尺最小讀數0.01mm，測距＝鋼尺讀數＋螺旋千分尺讀數。測量時，收斂計懸掛于兩測點之間旋進千分尺時，鋼尺張力增加，直至達到規定的張力時，即進行讀數。

六、數顯收斂儀使用方法
Y1、懸掛儀器及調整鋼尺張力。測量前先估計兩測點的大致距離，將鋼尺固定在所需長度上（拉出鋼尺將定位孔固定在定位銷內），將螺旋千分尺旋到最大讀數位置上（25mm），將儀器兩軸孔分別掛于事先埋設好的圓柱測點上，一只手托住儀器另一只手旋進螺旋千分尺，直致內導桿上的刻度線與向套上的刻度線重合時，即可讀數。
Y2、讀數。定位銷處的鋼尺讀數稱為長度首數，螺旋千分尺讀數為尾數。
測距＝首數＋尾數 一般應重復操作三次讀取三組數值，進行加權平均計算確定測量值，以減小測量時的視覺誤差。
Y3、收斂值及收斂速度的計算：收斂值為兩測點在某一時間內的距離的變化量。設T1時的觀測值為L1，T2時的觀測值為L2，則收斂值△L＝L1+L2收斂速度△V(t)＝△L/△T 其中：△T=T2-T1
Y4、溫度校正計算：機械式收斂計均有溫度誤差，所以每次測出的讀數還應加上溫度修正值，即實際測量值＝修正后的鋼尺長度＋千分尺的讀數
即：L′=Ln[1－a(T0-Tn)]
式中：L′為溫度修正后的鋼尺實際長度
Ln----------------為第n次觀測時鋼尺的長度讀數
a-----------------為鋼尺線膨脹系數，取a＝12×10－6℃
T0------------- ---為首次觀測時的環境溫度（℃）
Tn----------------為第n次觀測時的環境溫度（℃）

七、數顯收斂儀收斂計保養與維修：
Y1、每次測量后應將千分尺旋回零位；
Y2、檢查各部件是否歸原位后，將儀器收好裝入儀器箱內妥善保管；
Y3、回家后，擦除儀器表面塵土及其它污染物，儀器表面抹上機油，內導桿內加入幾滴機油裝箱；
Y4、鋼尺前端折斷后，可用沖頭在鋼尺前端沖一鉚釘孔，在原來的鉚釘位置上重新鉚接就可繼續使用。

八、數顯收斂儀使用注意事項：

首次使用收斂計時，應先進行“對零”。請按以下方法順序操作：
Y1. 打開塑料蓋，內部數顯位移計結構見圖2所示。
將SR44W型氧化銀鈕扣電池裝入電池盒內，注意電池“+”極向上(電池外殼有字的一面)。
Y2. 順時針方向旋轉調節螺母，至轉不動時為上(不要用力太大)。
Y3. 用小型工具向內撥動清零開關簧片3,使之與電路板觸點接觸，此時顯示屏數字會全部清零，或用起子直接向外殼清零孔清零。
Y4. 為保證對零的準確性，可重復對零2-3次。其方法是，對零后將
調節螺母反時針方向回轉幾圈，再按2及3條方法進行，當幾次對零，顯示均為零后可將塑料蓋好。
注：每次更換電池后都要重新對零。
